Paneles solares en serie
La producción de energía solar engloba varias fuentes de energía, tanto pasivas como activas. Es importante diferenciar entre los distintos tipos de sistemas de producción de energía solar, ya que no es raro que el propietario medio los confunda. Empezaremos con un diagrama de la energía solar incidiendo sobre la superficie terrestre.
A continuación, presentaremos diagramas y hablaremos de la energía solar fotovoltaica, el agua caliente solar y la energía solar concentrada. La forma más sencilla de pensar en ellos es: ¿estoy utilizando la energía solar para calentar agua (agua caliente solar y CSP) o estoy convirtiendo la luz solar directamente en electricidad (células fotovoltaicas)?
Gran parte de la energía solar es reflejada (por las nubes o superficies reflectantes como la nieve) o absorbida antes de llegar a la superficie terrestre. Para hacernos una idea de cuánta energía consigue atravesar nuestra atmósfera protectora: es más energía que la almacenada actualmente en el planeta en todos los combustibles fósiles (véase el dato nº 1 sobre la energía solar).
La energía solar (electricidad) se produce de dos maneras: mediante la transformación directa de la energía solar en corriente a través de paneles fotovoltaicos (energía solar fotovoltaica), o mediante la concentración de energía solar para crear vapor y accionar una turbina (energía solar concentrada).
¿Cómo funcionan los paneles solares paso a paso?
Cuando los fotones, o partículas de luz, golpean la fina capa de silicio de la parte superior de un panel solar, arrancan electrones de los átomos de silicio. Esta carga fotovoltaica crea una corriente eléctrica (en concreto, corriente continua o CC), que es captada por el cableado de los paneles solares.
¿Los paneles solares son de 12v o de 24v?
Los paneles solares de 12 y 24 voltios son compatibles con distintos inversores. Los inversores son dispositivos que permiten convertir la energía solar en electricidad utilizable. Un panel solar de 12 voltios requerirá un inversor de 12 voltios, mientras que un panel solar de 24 voltios requerirá un inversor de 24 voltios.
¿Cuál es la regla de los 120 para los paneles solares?
La regla del 120% del NEC establece que los sistemas fotovoltaicos solares deben instalarse en cajas eléctricas hasta el 120% de la capacidad nominal de la etiqueta de la barra colectora. Por ejemplo, si la potencia nominal del contador eléctrico de la vivienda es de 175 amperios, la norma permite un 20% adicional, lo que equivale a 35 amperios del sistema solar.

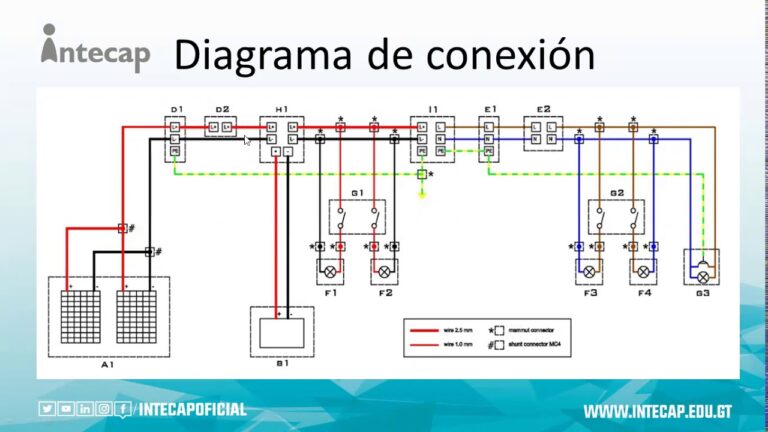

Diagrama del sistema solar
Con configuraciones más grandes tendrá múltiples bancos paralelos de paneles en 1 controlador. Al poner los paneles en serie, asegúrese de no superar la tensión máxima de circuito abierto para el controlador MPPT que está utilizando. La mayoría de ellos son 150VOC y luego con la mayoría de los paneles se puede ejecutar con hasta 3 en serie. Usted siempre debe tratar de ser al menos un 10% por debajo de la VOC máximo para el controlador para permitir que el coeficiente de temperatura de los paneles y para evitar que se vaya por encima del máximo. Puede ver la clasificación VOC en la parte posterior del panel y las especificaciones del controlador le dirá el máximo para ese controlador.
Su kit viene con un cable MC4, este debe ser cortado a la medida para el cable de los paneles al controlador y el resto para el cable del controlador a las baterías. Los conectores MC4 se conectan al panel, y luego se corta la longitud que necesita para el controlador. Pele unos 10 mm del extremo de la cubierta del cable para insertarlo en los terminales del controlador para el panel. Asegúrate de que la polaridad + – es la correcta. Utilice el cable restante para ir desde el controlador a las baterías, de nuevo pelar alrededor de 10 mm del extremo y asegúrese de obtener la polaridad correcta + -.
Diagrama solar residencial
El regulador de carga es el corazón de cualquier sistema de energía solar como éste. Toma la energía de los paneles solares y carga la batería de forma controlada con precisión. No demasiado si está llena y mucha energía si tiene poca carga. Las baterías pueden ser caras, así que merece la pena tener algo que las cuide.
El diagrama también muestra un inversor conectado a la batería. El inversor convierte el voltaje de la batería en voltaje de red para que puedas utilizar ordenadores, luces u otros aparatos con voltaje de red con la energía solar almacenada en la batería.
Algunos reguladores de carga de paneles solares tienen una salida de CC de baja tensión a la que se puede conectar iluminación de 12 o 24 voltios. Esta salida está regulada por el controlador, de modo que si detecta que la batería se está agotando, la desconecta automáticamente para evitar que se dañe por una descarga profunda.
Diagrama de panel solar con explicación pdf
La producción de energía de un solo panel fotovoltaico suele oscilar entre 250 y 300 vatios a pleno sol. Un sistema fotovoltaico se construye normalmente a partir de varios paneles (un conjunto), para producir una salida de energía más significativa.
Los paneles fotovoltaicos producen electricidad de corriente continua (CC), mientras que el suministro eléctrico es de corriente alterna (CA). Para convertir la CC en CA se utiliza un dispositivo eléctrico llamado inversor. El inversor se instala con interruptores en los lados de CA y CC que permiten aislarlo para su mantenimiento.
La salida de CA de la instalación solar se conecta a la unidad de consumo principal del edificio, donde debe tener un disyuntor específico. Otro interruptor proporciona al usuario un punto de aislamiento de emergencia, y normalmente se añade un contador de energía para poder ver el rendimiento del sistema. La unidad de consumo está conectada a la red eléctrica, normalmente a través de un contador de electricidad que puede medir la exportación.
Este tipo de instalación se denomina “conectada a la red” porque el suministro eléctrico del edificio se realiza mediante una combinación de energía solar y electricidad de la red. En este tipo de instalación, el inversor debe tener una capacidad “anti-islanding”, lo que significa que en caso de corte de electricidad, el inversor desconecta automáticamente la instalación solar, evitando así la electrificación de la red y protegiendo a las personas que puedan estar trabajando para restablecer el suministro eléctrico.
